碳化硅澆注料

您的當前位置：首頁 >> 產(chǎn)品中心 >> 澆注料

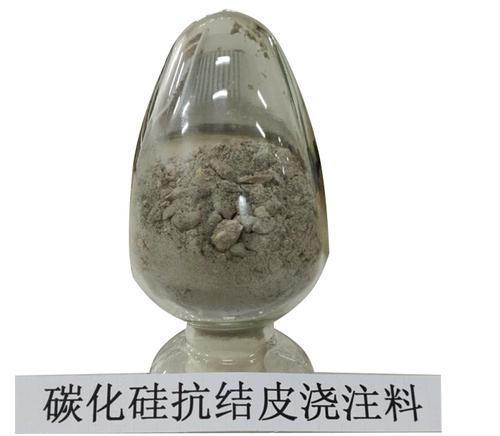

碳化硅澆注料

所屬分類：澆注料
點擊次數(shù)：
發(fā)布日期：2021/06/29
在線詢價

詳細介紹

碳化硅耐火澆注料理化指標

項目號	YCG-1
SiC(%)	≥80
體積密度(g/cm3)	110℃×24h	≥2.4
	110℃×24h	≥2.4
	1000℃×3h	≥2.4
	1350℃×3h	≥2.3
	1550℃×3h	≥2.3
永/久線變化(%)	110℃×24h	±0.2
	1000℃×3h	±0.5
	1350℃×3h	±0.5
	1550℃×3h	±0.5
常溫耐壓強(MPa)	110℃×24h	≥40
	1000℃×3h	≥80
	1350℃×3h	≥80
	1550℃×3h	≥80
常溫抗折強度(MPa)	110℃×24h	≥8
	1000℃×3h	≥20
	1350℃×3h	≥20
	1550℃×3h	≥20

碳化硅澆注料應(yīng)用

氧化鋁碳化硅澆注料通常用作金屬熔液或熔渣的流槽和容器的內(nèi)襯，如化鐵爐鐵水流槽、鐵水罐內(nèi)襯、出鋼槽等，如高溫旋風(fēng)分離器內(nèi)襯，水泥窯爐抗結(jié)皮材料。

碳化硅耐火澆注料的優(yōu)點和缺點

碳化硅耐火澆注料大優(yōu)點就是在于它具有熱傳導(dǎo)高、熱膨脹低、與爐渣不發(fā)生反應(yīng)，很早時候就被開始用作為爐渣反應(yīng)和高溫剝落嚴重的窯爐部位中。

大的缺點就是在某種氣氛下化學(xué)性質(zhì)很不穩(wěn)定。在氧化性氣體比如（氧氣、水蒸氣、氧化碳、二氧化碳）、氧化鐵等中容易被腐蝕，在鐵水和真空中容易被氧化分解，另個缺點就是碳化硅耐火澆注料由于碳化硅溶水性差，在如澆注料那樣的水系不定形耐火材料中，有時流動性差造成碳化硅耐火澆注料的致密性不好，三個缺點就是缺乏燒結(jié)、難以得到高強度、但是有時難以產(chǎn)生過燒結(jié)和收縮，在不定形耐火材料中卻是長處。
